-單向節流閥從通徑6至通徑22共2個規格
-疊加式閥,安裝面符號ISO4401
-用于限制二個工作油口的主流量或控制流量
-用于進口節流或出口節流控制
-壓力至350BAR
-流量至360L/min

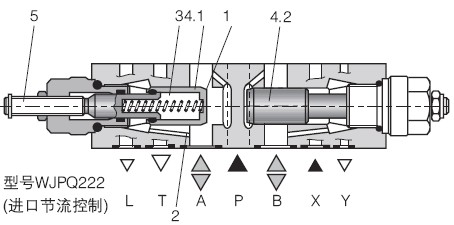

WHQ、WKQ、WJPQ型閥是疊加式設計的雙路單向節流閥。該閥用于限制來自一個或兩個工作油口的主流量或控制流量。兩個對稱設置的單向節流閥在一個方向上限定流量(通過調整節流閥芯)，在相反方向上允許自由流動。用于進口節流控制時，油液從油口A流經節流口(1)到達工作油口，節流閥芯(4.1)可借助于調節螺釘(5)進行軸向調整，從而可以設定節流口(1)。同時,油口A中的油液流經油孔(2)到達閥芯(4.1)的彈簧加載側(3)，產生的壓力加上彈簧力使節流閥芯(3.1)保持在節5 流位置。從工作油口B2返回的油液，克服彈簧力(7)而推動節流閥芯(3.2)，產生的壓力與彈簧共同作用，使節流閥芯(4.1)保持在節流位置。油液從執行器回流推動節流閥芯(4.2)，允許油液自由流動，此時閥起單向閥作用。根據閥型號，節流作用可以是進口節流或出口節流控制。

主流量限制
為了改變執行器的速度，雙路節流 / 單向閥安裝于方向閥和底板之間（主流量控制）

WHQ-012圖片展示

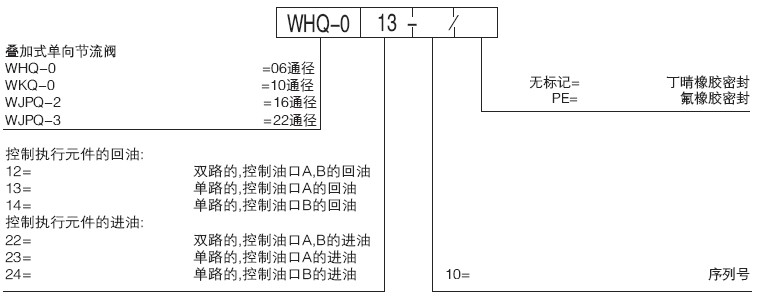

WHQ疊加式單向節流閥訂貨型號：

WKQ疊加式單向節流閥技術參數：

WJPQ疊加式單向節流閥常用型號：

WHQ-012 WHQ-013 WHQ-014 WHQ-022 WHQ-023 WKQ-024 WKQ-012 WKQ-013 WKQ-014 WKQ-022 WKQ-023

WKQ-024 WJPQ-212 WJPQ-213 WJPQ-214 WJPQ-222 WJPQ-223 WJPQ-224
